Výstružník loupací s válcovou stopkou



  • Materiál  -  Rychlořezná ocel HSS
  • Norma  - PN 221429, DIN 212 Form E (ISO R521)

Materiál:         Výkonná rychlořezná ocel HSS. Zuby v levé šroubovici, do Ø D = 5,0 mm je nástroj proveden s pomocnými hroty. Standardně se vyrábějí pro díry s mezními úchylkami H8.

Použití:          Vhodné pro vystružování průchozích, hlubších nebo přerušovaných děr v materiálech vytvářejících souvislé (dlouhé) třísky, např. ocelí do pevnosti 500 N/mm 2, slitiny mědi, hliníku a termoplasty.

Způsob výroby:   Frézování

Povrchová úprava:   bez úpravy





Rozměrová řada:  Ø 6 ÷ 16 mm
ØD [mm]
L [mm]
 l [mm]
l1 [mm]
Ød h9 [mm]
Počet
zubů
Hmotnost [kg/ks]
kód zboží
6 93 26 36 6 2 0,016 B29060 X F000S
7 109 31 40 7 2 0,028 B29070 X F000S
8 117 33 42 8 2 0,035 B29080 X F000S
9 125 36 44 9 2 0,050 B29090 X F000S
10 133 38 46 10 2 0,064 B29100 X F000S
11 142 41 46 10 2 0,085 B29110 X F000S
12 151 44 46 10 2 0,100 B29120 X F000S
13 151 44 46 10 2 0,120 B29130 X F000S
14 160 47 50 12,5 3 0,160 B29140 X F000S
15 162 50 50 12,5 3 0,168 B29150 X F000S
16 170 52 50 12,5 3 0,180 B29160 X F000S

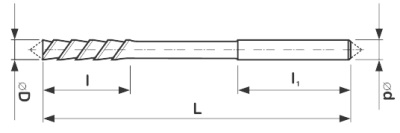

ØD - průměr nástroje [mm]   L - celková délka [mm]   l - délka řezné části [mm]   Ød h9 - průměr stopky [mm]
hodnota  X ( 7 =H7; 8 =H8; 1 =H11)
