Výstružník strojní se zuby ve šroubovici s kuželovou stopkou



  • Materiál   -   Rychlořezná ocel HSS
  • Norma   -   ČSN 221431, DIN 208 Form B (ISO 521)

Materiál:         Výkonná rychlořezná ocel HSS. Zuby v levé šroubovici 7° a stejnoměrnou roztečí. Výstružníky se vyrábějí pro díry s mezními úchylkami H7 a H8, případně dle požadavku zákazníka.

Použití:          Strojní vystružování děr v železných a neželezných kovech, jejich slitinách a plastických hmotách.
Efektivní obrobení otvorů v kusové i sériové výrobě. Vystružené otvory mají malou úchylku kruhovitosti a dobrou kvalitu povrchu. Dodáváme také nástroje pro jiné tolerance otvoru nebo pro nestandardní rozměry.

Způsob výroby:   Frézování

Povrchová úprava:    bez úpravy





Rozměrová řada:  Ø 6 ÷ 32 mm (provedení H7, H8, H11)
ØD [mm]
L [mm]
 l [mm]
Morse
Počet
zubů
Hmotnost [kg/ks]
kód zboží
5 133 23 1 6 0,058 B31050 X F000S
6 138 26 1 6 0,063 B31060 X F000S
7 150 31 1 6 0,068 B31070 X F000S
8 156 33 1 6 0,076 B31080 X F000S
9 162 36 1 6 0,085 B31090 X F000S
10 168 38 1 6 0,095 B31100 X F000S
11 175 41 1 6 0,107 B31110 X F000S
12 182 44 1 8 0,125 B31120 X F000S
13 182 44 1 8 0,133 B31130 X F000S
14 189 47 1 8 0,145 B31140 X F000S
15 204 50 2 8 0,265 B31150 X F000S
16 210 52 2 8 0,295 B31160 X F000S
17 214 54 2 8 0,325 B31170 X F000S
18 219 56 2 8 0,350 B31180 X F000S
19 223 58 2 8 0,370 B31190 X F000S
20 228 60 2 8 0,385 B31200 X F000S
21 232 62 2 8 0,415 B31210 X F000S
22 237 64 2 8 0,435 B31220 X F000S
23 241 66 2 8 0,450 B31230 X F000S
24 268 68 3 8 0,730 B31240 X F000S
25 268 68 3 8 0,790 B31250 X F000S
26 273 70 3 10 0,830 B31260 X F000S
27 277 71 3 10 0,850 B31270 X F000S
28 277 71 3 10 0,880 B31280 X F000S
29 281 73 3 10 0,920 B31290 X F000S
30 281 73 3 10 0,940 B31300 X F000S
31 285 75 3 10 0,965 B31310 X F000S
32 317 77 4 10 1,565 B31320 X F000S

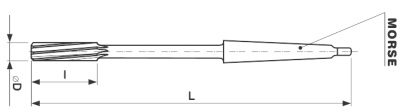

ØD - průměr nástroje [mm]   L - celková délka [mm]   l - délka řezné části [mm]
hodnota  X ( 7 =H7; 8 =H8; 1 =H11)
